Características técnicas
Arquitectura
- Posição do neutroEsquerda
- Número de polos protegidos1
- Nº de pólos2 P

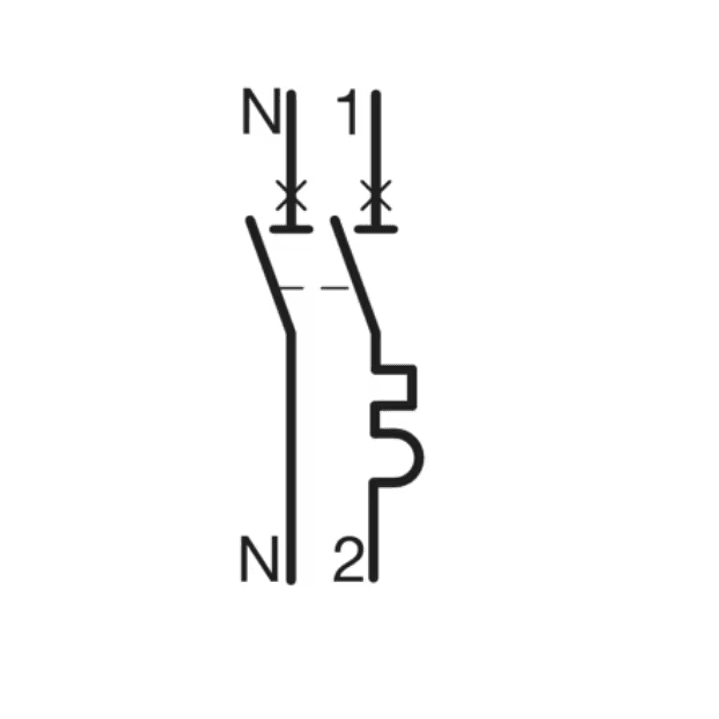

- Tipo de pólos1P+N
- CurvaC
Funções
Configuração
Conectividade
- Alinhamento dos bornes superiores para aparelhos modularesTerminal Shifted
- Alinhamento dos bornes inferiores para aparelhos modularesTerminais de deslocamento
Principais características eléctricas
- Poder de corte estipulado4.5 kA
- Tensão alternada estipulada de utilização230 / 240 V
- Tipo de tensão de alimentaçãoAC
- Frequência de funcionamento50/60 Hz
Voltagem
- Tensão estipulada de isolamento500 V
- Tensão máxima de utilização253 V
- Tensão estipulada de resistência ao choque4000 V
Corrente eléctrica
- Intensidade nominal10 A
- Poder de corte de serviço conforme EN608984.5 kA
- Valor nível min/máx de funcionamento térmico em alternada1.13 / 1.45 In
- Valor nível min/máx de funcionamento magnético em alternada5 / 10 In
- etimicuiec6094726 kA
- Poder de corte estipulado 230V 50Hz4.5 kA
- Poder de corte de serviço conforme EC 947.2 50Hz75 %
- Pdc limite em c.a. 230V ( EN 60947-2)6 kA
- Pdc último em c.a. 240V (NF EN 60947-2)6 kA
Corrente / temperatura
- Corrente nominal a -25°C12.71 A
- Corrente nominal a -20°C12.49 A
- Corrente nominal a -15°C12.27 A
- Corrente nominal a -10°C12.04 A
- Corrente nominal a -5°C11.8 A
- Corrente atribuída a 0°C11.56 A
- Corrente nominal a 5°C11.32 A
- Corrente nominal a 10°C11.07 A
- Corrente nominal a 15°C10.81 A
- Corrente estipulada a 20ºC10.55 A
- Corrente nominal a 25°C10.28 A
- Corrente estipulada a 30ºC10 A
- Corrente estipulada a 35ºC9.79 A
- Corrente estipulada a 40ºC9.58 A
- Corrente estipulada a 45ºC9.36 A
- Corrente estipulada a 50ºC9.14 A
- Corrente estipulada a 55ºC8.91 A
- Corrente estipulada a 60ºC8.67 A
Coeficiente de correcção de corrente
- Coeficiente de correcção da corrente nominal para 2 aparelhos justapostos0.95
- Coeficiente de correcção da corrente nominal para 3 aparelhos justapostos0.95
- Coeficiente de correcção da corrente nominal para 4 e 5 aparelhos justapostos0.9
- Coeficiente de correcção da corrente nominal para 6 aparelhos justapostos0.85
- Coeficiente de correcção do disparo magnético a 100Hz1.1
- Coeficiente de correcção do disparo magnético a 200Hz1.2
- Coeficiente de correcção do disparo magnético a 400Hz1.5
- Coeficiente de correcção do disparo magnético a 60Hz1
Dimensões
- Profundidade produto instalado70 mm
- Altura produto instalado84.7 mm
- Largura produto instalado17.7 mm
Frequência
Potência
- Potência total dissipada em IN2.5 W
- Potência dissipada por pólo1.3 W
Resistência
- Nº de manobras eléctricas em ciclos4000
- Nº de manobras mecânicas20000
Instalação, montagem
- Tipo de conexão para produtos modularesTerminal de parafuso
- Binário de aperto1,9Nm
- Tipo de tranca alta para produtos modularesPlástico
- Tipo de clip de fixação sobre calha DIN para aparelhos modularesplástico
- Tipo de ligação inferior para aparelhos modularesTerminal de parafuso
- Elevada desmontagem para produtos modularesSim
- Desmontabilidade inferior para aparelhos modularesSim
- Adaptado para montagem encastradaSim
Ligação
- Secção de ligação dos bornes montante e juzante com parafusos, em cabo rígido0.75 / 16 mm²
- Secção de ligação dos bornes montante e juzante com parafusos, em cabo flexível0.75 / 10 mm²
- Tipo de ligaçãoBorne com parafusos
Padrões
- textoEN 60898-1
- HomologaçõesNF
- Directiva Europeia WEEEem conformidade
Segurança
- Índice de protecção IPIP20
- Conformidade REACHNão
- Conformidade RoHsSim
- Livre de halógenioNão
Condições de utilização
- Temperatura de funcionamento-25…60 °C
- Grau de poluição de acordo com a IEC 60664 / IEC 60947-23
- Classe de limitação da energia I²t3
- Altitude2000 m
- TropicalizaçãoTodos o climas
- Temperatura de armazenamento / transporte-25…80 °C
