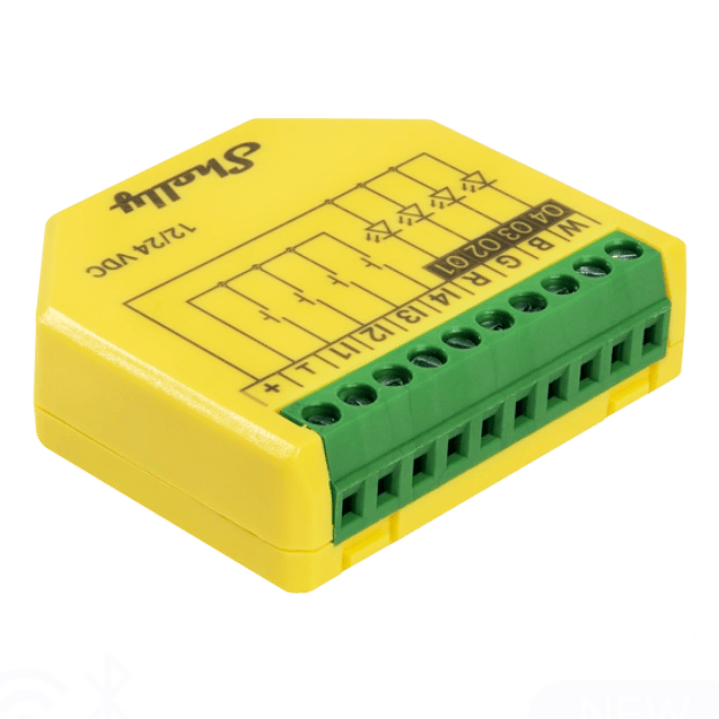

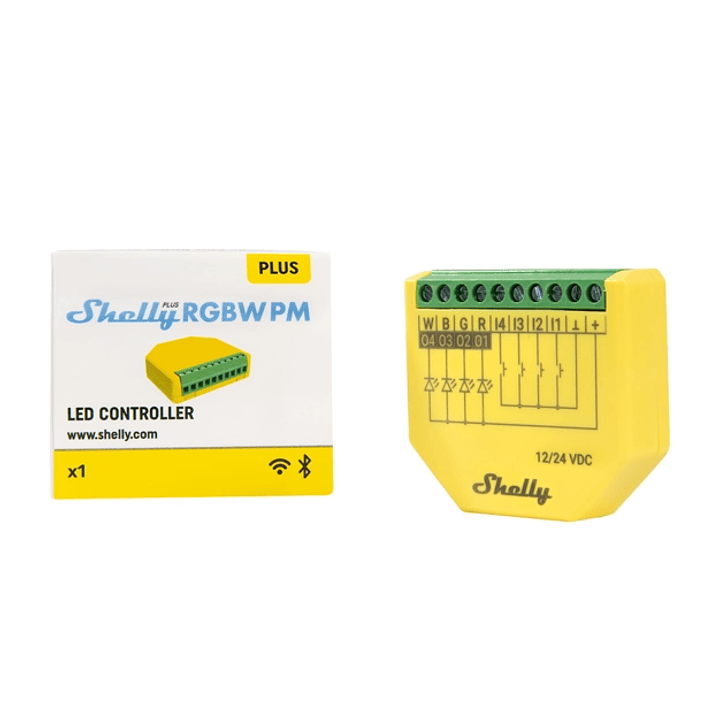

Controlador de fitas LED RGBW, RGB ou 4 fitas monocromáticas (4 canais).
Compacto e versátil, concebido para o controlo (através de WiFi) de quaisquer fitas de LEDs 12/24V, até 4A por canal (mas limitado a 10A no total).
A sua funcionalidade de medição de potência fornece informações em tempo real sobre o consumo de energia.
CARACTERÍSTICAS:
● Suporta quaisquer fitas de LED brancas (ou a cores), RGB/RGBW de 12V ou 24VDC.
● Suporta até 4A por canal (10A no total).
● Inclui medição de potência, para monitorize o consumo de energia.
● 3 perfis de iluminação para uma fácil personalização (luzes, RGB e RGBW).
● Permite regular a intensidade da luz e escolher entre 16 milhões de cores e efeitos únicos.
● Duração da transição e taxa de desvanecimento ajustáveis, bem como brilho mínimo/máximo.
● Controlo independente para RGB e Branco: A intensidade da cor e a intensidade da luz branca podem agora ser controladas de forma independente.
● Modo noturno: Permite definir um brilho reduzido durante a noite.
● Proteção contra sobreintensidade e sobreaquecimento.
● Conetividade Wi-Fi e Blutooth, com funcionalidades de extensor de alcance Wi-Fi e gateway BLE.
● Processador extremamente rápido para reação imediata (ESP32).
● Suporta scripting, webhooks, MQTT, WebSocket, HTTPS, UDP, TLS e certificados personalizados
● Não é necessário um hub! Controlo fácil através da aplicação Shelly Smart Control, da maioria das plataformas e protocolos, bem como de assistentes de voz. Use-o com Alexa, Home Assistant ou outras plataformas de automação doméstica.
● Inclui 4 entradas de controlo, para botões de pressão, interruptores ou potenciómetros.
● Compatível com Shelly Plus Add-On.
ESPECIFICAÇÕES
◾ ALIMENTAÇÃO
- Tensão de alimentação: 12/24V DC
- Consumo de energia: < 1.2 W
◾ CIRCUITOS DE SAÍDA
- Tensão máxima: 24 VDC
- Corrente máxima: 4 A por canal (10 A no total)
- Potências:
@ 12V: 48W por canal (carga total máxima de 120W)
@ 24V: 96W por canal (carga total máxima de 240W)
- Frequência PWM: 22 kHz
- Cargas suportadas
· Fitas LED monocromáticas de 12/24 V
· Fitas LED RGB de 12/24 V
· Fitas de LED RGBW de 12/24 V
◾ CONETIVIDADE WIRELESS
- Wi-Fi
· Protocolo: 802.11 b/g/n
· Banda de RF: 2401 - 2495 MHz
· Potência máxima de RF: < 20 dBm
· Alcance: Até 30 m em ambientes fechados e 50m em ambientes abertos
- Bluetooth
· Protocolo: 4.2
· Banda de RF: 2400 - 2483.5 MHz
· Potência máxima de RF: < 4 dBm
· Alcance: Até 10m em ambientes fechados e 30m em ambientes abertos
◾ SENSORES E MEDIDORES
- Medidores de potência e energia: Sim
- Voltímetro: 0-24V com precisão de ± 5%
- Amperímetro: 0-10A com precisão de ± 10%
- Limiar de carga mínima: 0.5VA por canal
- Sensor de temperatura interno: Sim
◾ UNIDADE DE MICROCONTROLADOR
- CPU: ESP32 (ESP-Shelly C38F)
- Frequência de clock: 160 MHz
- RAM: 400 KB
- Flash: 4 MB
◾ CAPACIDADES DO FIRMWARE
- Agendamentos: 20
- Webhooks (ações de URL): 20 com 5 URLs por webhook
- Scripting: Sim
- MQTT: Sim
◾ AMBIENTAIS
- Temperatura ambiente de trabalho: -20°C a 40°C
- Humidade: 30% a 70% RH
◾ FÍSICAS
- Torque máximo dos terminais de parafuso: 0.2 Nm / 1.8 lbin
- Secção transversal do condutor: 0.1 a 1 mm² / 30 a 16 AWG
- Comprimento do condutor descarnado: 6 mm / 0.24 in

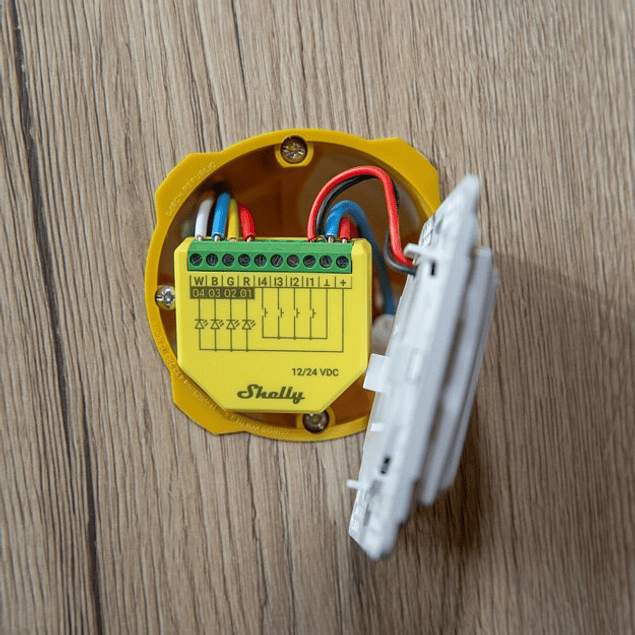

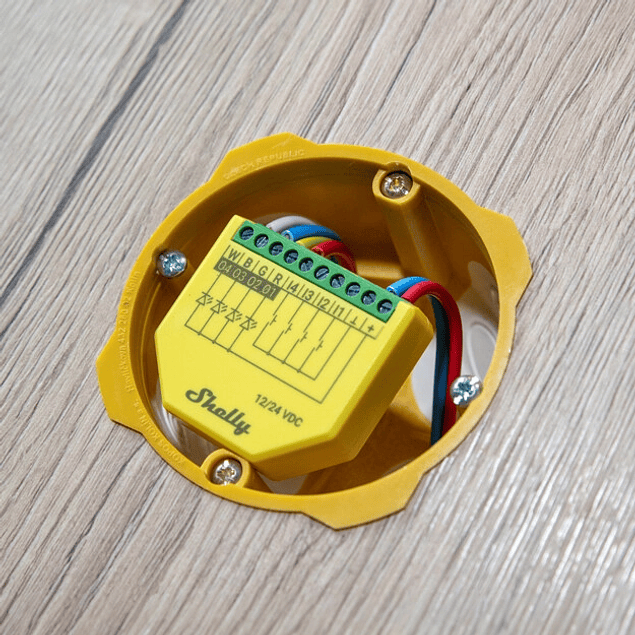

- Montagem: Embutido na parede
- Material da caixa: Plástico
- Cor da caixa: Amarelo
- Cor dos conectores: Verde
- Peso: 16 g
- Tamanho (AxLxP): 42x37x12 mm
Esquemas de ligações:
Esquema interno simplificado:
